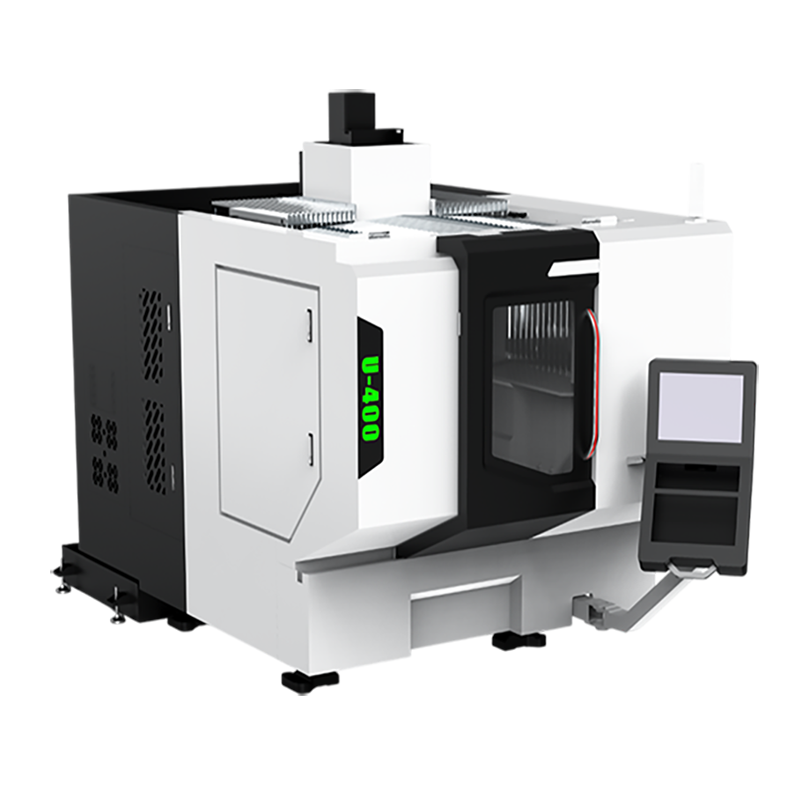

U-400

модель
U-400
Вид станка — 5-осевой обрабатывающий центр
Ход X/Y/Z — 460/460/400 мм
Масса — 5 т
консультация
Технологические параметры

Технологические параметры U-400

Параметр
Значение
Вид станка
5-осевой обрабатывающий центр
Ход X/Y/Z
460/460/400 мм
Расстояние от торца шпинделя до стола
140–540 мм
Направляющие
Роликовые
Размер поворотного стола
Ø400 мм
Расстояние стола от центра вращения
25 мм
Максимальная нагрузка стола (0°/90°)
200/100 кг
Т-пазы
8-14×45°
Угол вращения A/C
±110°/360°
Конус шпинделя
HSKA63
Частота вращения шпинделя
16000 об/мин
Привод шпинделя
Электрошпиндель
Быстрые подачи X/Y/Z
36/36/36 м/мин
Максимальная рабочая подача
10000 мм/мин
Смена инструмента
Трансляционная
Хвостовик инструмента
HSKA63
Ёмкость магазина
18
Макс. диаметр инструмента
80 мм
Макс. диаметр без инструмента
80 мм
Макс. длина инструмента
250 мм
Макс. масса инструмента
8 кг
Время смены инструмента
4 с
Мощность двигателя шпинделя
20 кВт
Сервоприводы трёх осей
S08-AM28-30-F4/S08-A M28-30-F4/S08-AM 28-30B-F4
Насос СОЖ
4-60
Требуемая мощность
20 kv
Давление воздуха
6–8 Kg/cm
Габариты Д×Ш×В
2800×2200×2900 мм
Масса
5 т
