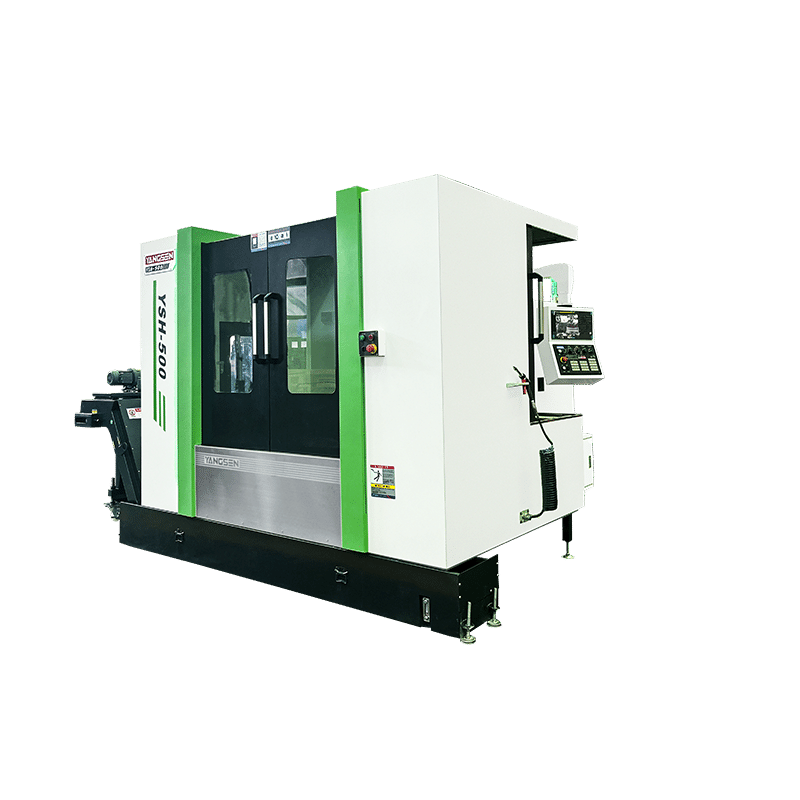

YSH-500D

модель
YSH-500D
Вид станка
Ход X/Y/Z
Масса
консультация
Технологические параметры

Технологические параметры




ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Вид станка

Горизонтальный обрабатывающий центр (HMC)
Ход X/Y/Z

1100/800/600 мм
Расстояние шпиндель–стол

−65…915 мм
Стол / рабочая зона / нагрузка

500×500 мм, двойной стол; 400 кг
Шпиндель

BBT40; до 15000 об/мин; прямой привод
Подачи

Быстрые X/Y/Z 36/36/36 м/мин; резание 10000 мм/мин
Мощность шпинделя

βiII12/12000
Габариты Д×Ш×В

5120×3560×3212 мм
Масса

10 т
Направляющие

Роликовые линейные направляющие
Индексирование стола

1°×360°
ATC / инструментальный магазин

манипулятор, сервопривод; BT40; 24 инструмента
Макс. диаметр инструмента

80 мм с соседним инструментом; 120 мм без соседнего
Длина инструмента

300 мм
Время смены инструмента

1,8 с
Потребляемая мощность

30 кВА
Давление воздуха

6–8 кг/см²
