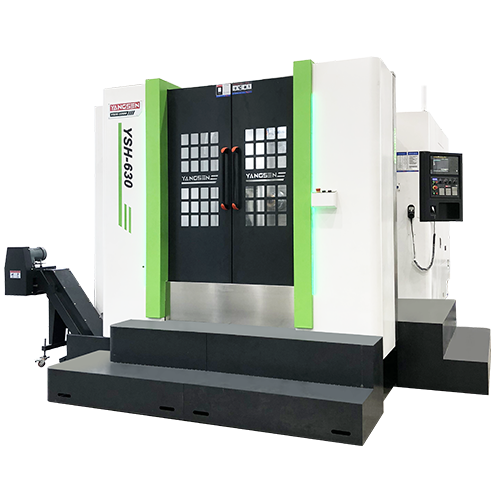

YSH-630

модель
YSH-630
Вид станка
Ход X/Y/Z
Масса
консультация
Технологические параметры

Технические параметры YSH-630




ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Ход X/Y/Z

1300/800/1000 мм
Расстояние от торца шпинделя до стола

150–950 мм
Расстояние от центра шпинделя до колонны

150–1150 мм
Направляющие

Роликовые линейные
Размер стола

630×630 мм
Максимальная нагрузка на стол

1,4 т
Т-пазы

7-18×125 мм
Индексация стола

1°/0,001°
Максимальный диаметр поворота

1500 мм
Конус шпинделя

BBT-50
Частота вращения шпинделя

8000 об/мин
Привод шпинделя

Ременной
Быстрые подачи X/Y/Z

40/40/30 м/мин
Рабочая подача

10 м/мин
Смена инструмента

Цепной магазин (серво привод)
Хвостовик инструмента

BT-50
Ёмкость магазина

40
Макс. диаметр инструмента с соседним

125 мм
Макс. диаметр без соседнего

250 мм
Макс. длина инструмента

350 мм
Макс. масса инструмента

25 кг
Время смены инструмента

4,2 с
Мощность двигателя шпинделя

15/18,5 кВт
Сервоприводы трёх осей

3,0/3,0/3,0 кВт
Требуемая мощность

30 кВА
Давление воздуха

6^8 кг/см²
Габариты Д×Ш×В

5839×4636×3050 мм
Масса

18 т
ОПИСАНИЕ ПРОИЗВОДИТЕЛЯ
Описание производителя

Горизонтальный обрабатывающий центр с поворотным столом и широким диапазоном скоростей; предназначен для многосторонней обработки после одной установки детали.
