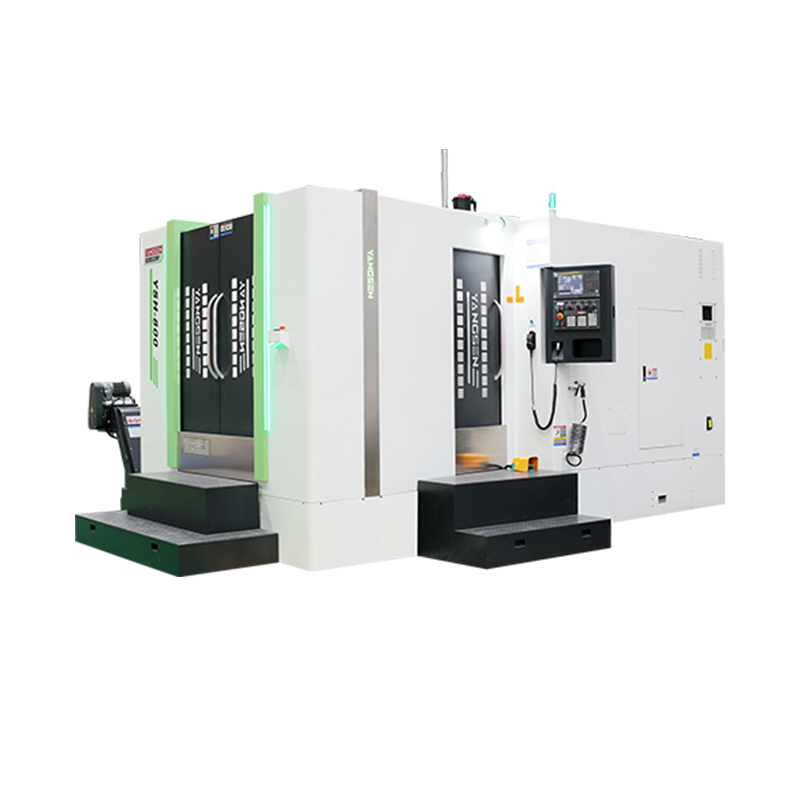

YSH-800D

модель
YSH-800D
Вид станка
Ход X/Y/Z
Масса
консультация
Технологические параметры

Технологические параметры




ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Вид станка

Горизонтальный обрабатывающий центр (HMC), двухпаллетная система
Ход X/Y/Z

1300/800/800 мм
Расстояние шпиндель–стол

250–1050 мм
Стол / рабочая зона / нагрузка

800×800 мм; максимальная нагрузка 1500 кг; 2 паллеты
Инструментальный магазин

Зонтичный; 40 инструментов; BBT50; диаметр 125/250 мм; длина 450 мм; масса 25 кг; смена 4,5 с
Мощность шпинделя

βiIP30/8000
Повторяемость

±0,003 мм
Габариты Д×Ш×В

7000×5265×3120 мм
Масса

21,5 т
Расстояние шпиндель–колонна

150–1050 мм
Направляющие X/Y/Z

Роликовые линейные направляющие
Максимальная нагрузка стола

1,4 т
T-пазы

7 × 18×125 мм
Индексирование стола

1°/0,001°
Максимальный диаметр обработки

Ø1100 мм
Быстрые подачи X/Y/Z

40/40/30 м/мин
Рабочая подача X/Y/Z

10 м/мин
Макс. диаметр инструмента (соседний)

125 мм
Макс. диаметр инструмента (без соседнего)

250 мм
Макс. длина инструмента

350 мм
Макс. масса инструмента

25 кг
Время смены инструмента

4,2 с
Сервоприводы X/Y/Z

3,0/3,0/3,0 кВт
Точность позиционирования

±0,005 мм
Требуемая мощность

35 кВА
Давление воздуха

6–8 кг/см²
Опции

Оптическая линейка; контроль поломки инструмента; цепной стружкоуборщик; масляный туман; маслоотделитель; поворотный стол; щуп детали и инструмента
Т-пазы

6×15 мм
Шпиндель

BBT-50; 6000 об/мин; ременной привод
Подачи

36/36/30 м/мин; резание 10000 мм/мин
Назначение / обработка

Многооперационная горизонтальная обработка: фрезерование, сверление, растачивание, нарезание резьбы.
