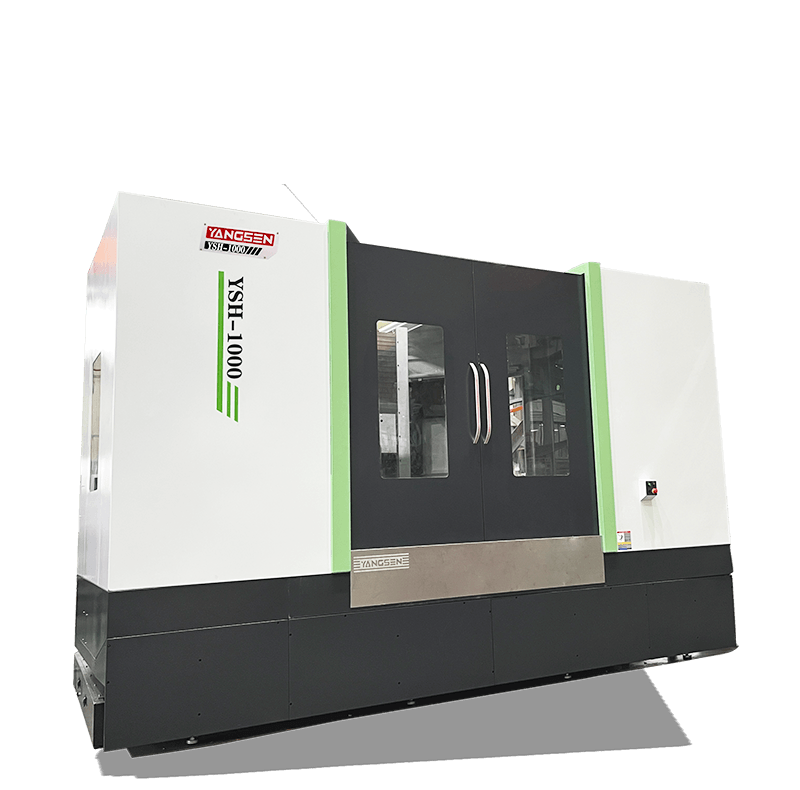

YSHD-1000

модель
YSHD-1000
Вид станка
Ход X/Y/Z
Масса
консультация
Технологические параметры

Технические параметры YSHD-1000




ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Ход X/Y/Z

2000/1400/1200 мм
Расстояние от торца шпинделя до стола

300–1700 мм
Расстояние от центра шпинделя до колонны

350–1550 мм
Направляющие

Роликовые линейные
Размер стола

1000×1000 мм
Максимальная нагрузка на стол

3 т
Т-пазы

5-22×100 мм
Количество паллет

1
Индексация стола

1°/0,001°
Максимальный диаметр поворота

Ø1600 мм
Конус шпинделя

BBT-50
Частота вращения шпинделя

6000 об/мин
Привод шпинделя

Ременной
Быстрые подачи X/Y/Z

8/10/8 м/мин
Рабочая подача

10 м/мин
Смена инструмента

ARM Type (серво привод)
Хвостовик инструмента

BT-50
Ёмкость магазина

24
Макс. диаметр инструмента с соседним

112 мм
Макс. диаметр без соседнего

200 мм
Макс. длина инструмента

300 мм
Макс. масса инструмента

18 кг
Время смены инструмента

4,9 с
Мощность двигателя шпинделя

15/18,5 кВт
Сервоприводы трёх осей

3,0/3,0/3,0 кВт
Требуемая мощность

35 кВА
Давление воздуха

6^8 кг/см²
Габариты Д×Ш×В

8160×6135×4100 мм
Масса

20 т
ОПИСАНИЕ ПРОИЗВОДИТЕЛЯ
Описание производителя

Высокоскоростной прецизионный горизонтальный CNC-центр для фрезерования, сверления и нарезания резьбы; крупные литые элементы проходят старение для снижения остаточных напряжений.
