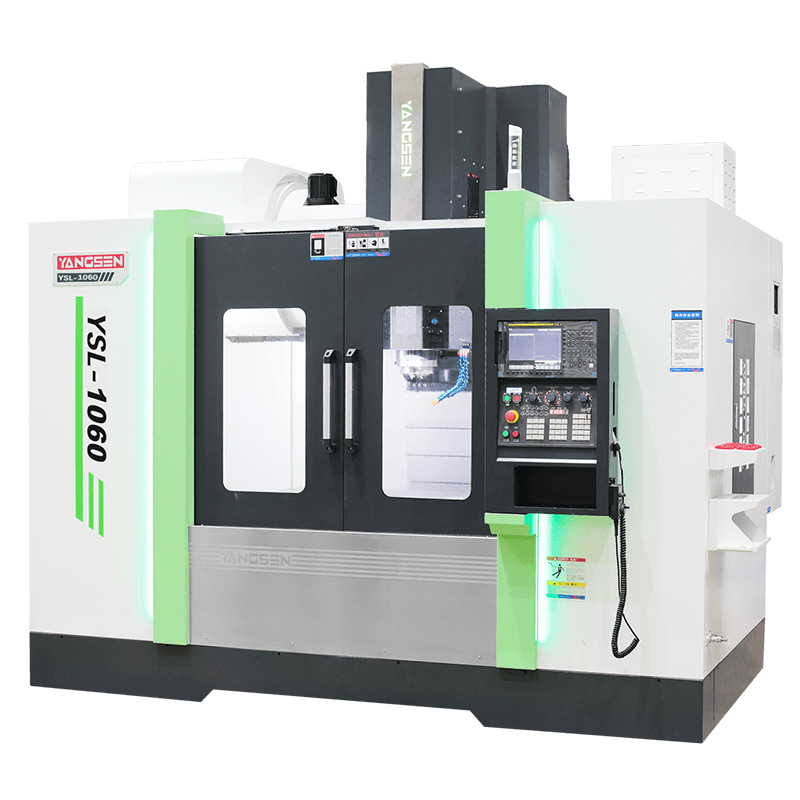

YSL-1060

модель
YSL-1060
Ход X/Y/Z
консультация
Технологические параметры

Технологические параметры




ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРОИЗВОДИТЕЛЯ YANGSEN
Ход X/Y/Z

1000/600/680 мм
Расстояние шпиндель–стол

120–800 мм
Расстояние шпиндель–колонна

620 мм
Направляющие

X/Y Roller Linear Guideway & Z Box Way
Стол

1100×600 мм
Максимальная нагрузка стола

1000 кг
T-пазы

5-18×90 мм
Конус шпинделя

BBT-40
Частота вращения шпинделя

10000 об/мин
Привод шпинделя

Belt
Быстрые подачи X/Y/Z

30/30/15 м/мин
Подача резания

10 м/мин
ATC

ARM Type
Хвостовик

BT50
Ёмкость магазина

24
Макс. диаметр инструмента (соседний)

80 мм
Макс. диаметр инструмента (свободный)

120 мм
Макс. длина инструмента

300 мм
Макс. масса инструмента

7 кг
Время смены инструмента

1,4 с
Двигатель шпинделя

7,5/11 кВт
Трёхосевой сервопривод

2,0/2,0/3,0 кВт
Требуемая мощность

20 кВА
Давление воздуха

6–8 кг/см²
Габариты Д×Ш×В

2530×2800×2850 мм
Масса

10 т
